錘式破碎機是最常見的礦山設備，它主要用來破碎礦石物料如：花崗巖，頁巖，石灰石，鐵礦石等。錘式破碎機簡稱錘破機，或錘破，又叫錘式粉碎機、錘石機，常見的類型有兩種：環錘式破碎機，重錘式破碎機。以下為您介紹它的工作原理和類型型號。

錘式破碎機的工作原理及類型

工作原理

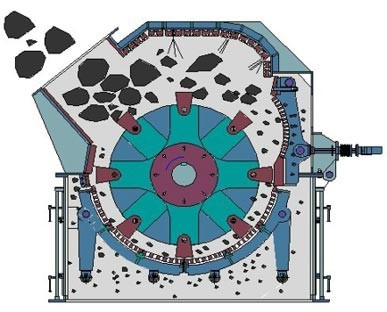

 錘式破碎機的工作原理如圖1所示。主軸上裝有錘架2，在錘架上掛有錘頭1，錘頭在錘架上能擺大約120度的角度。在機殼的下半部裝有篦條。為了保護機殼，在其內壁鑲有襯板。由主軸、錘架、錘頭組成了旋轉體稱為轉子。物料進入錘式破碎機中，受到調整旋轉的錘頭的沖擊而被破碎。物料獲得能量又以調整沖擊襯板而第二次破碎。較小的物料通過篦條排出，較大的物料在篦條上再次受到錘頭的沖擊被破碎，直到全部通過篦條排出。

型號和類型

錘式破碎機的種類很多，可以按照下列結構特征進行分類：

a、按轉子的數目，分為單轉子和雙轉子兩類。

b、按轉子的旋轉方向，分為不可逆式和可逆式兩類。

c、按錘頭的排列方式，分為單排式和雙排式兩類。

d、按錘頭在轉子上的連接方式，還可以分為固定錘式和活動錘式兩類。

單轉子錘式破碎機

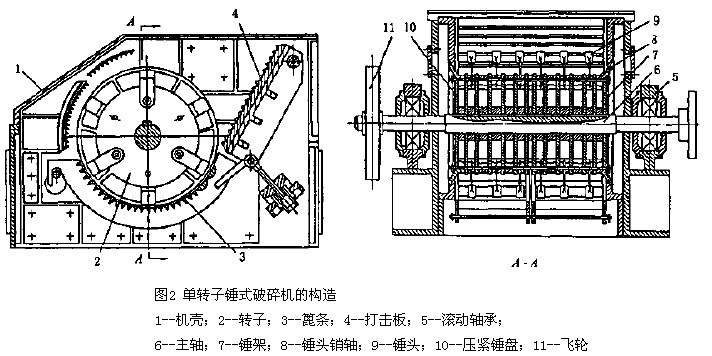

 如圖2所示為單轉子、不可逆式、多排、活動錘頭的錘式破碎機。由機殼1、轉子2篦條3、打擊板4和滾動軸承5等部分組成。機殼的上部有一加料口，下部的兩面和兩側壁均設有檢修孔，便于檢修，調整和更換篦條或錘頭。整個機體用地腳螺栓固定在混凝土基礎上。圓弧狀的卸料篦安裝在轉子下部，篦條的排列方向與轉子運動方向垂直，錘頭與篦條之間的間隙，可通過螺栓來調節。當破碎機內進入金屬物或過負荷時，主軸上的安全銷即被剪斷，起到了保護作用。

雙轉子錘式破碎機

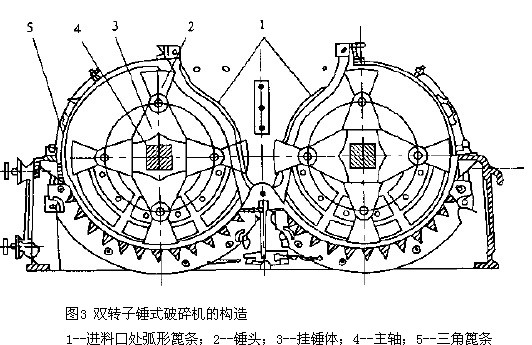

 如圖3所示。它有兩根平行的主軸，安裝兩個轉子。兩轉子由單獨的電動機帶動作相向旋轉，進料口設在機殼上方正中，下面有兩排弧形篦條，回轉錘頭從弧形篦條之間的間隙中通過。物料在弧形篦條上，受兩組相向回轉的錘頭打擊，預破碎后的小聲物料通過弧形篦條繼續受到錘頭的打擊， 經卸料篦條卸出。該破碎機的破碎比較大，一般為30～40，生產能力也比單轉子高。

錘破機的性能及應用

 錘式粉碎機的優點是：破碎比大（一般為10～25，高的可達50），生產能力高，單位產品電耗低，機械結構簡單，體型緊湊，操作維護容易，產品粒徑小而均勻，過粉碎少。錘式破碎機的缺點是：粉碎堅硬物料時，錘頭、篦條、襯板磨損大，金屬材料消耗多，檢修時間較長，不適宜破碎粘濕物料。錘式破碎機適用于脆性、中硬、含水不大的物料的破碎，主要用來破碎石灰石、煤、頁巖及石膏等。對于細碎的錘式破碎機，可以得到粒度為10mm以下的產品；粗碎的錘式破碎機，可得到粒度為25～35mm的產品。

 錘式破碎機的規格用轉子直徑d乘以長度l表示，例如pck1000mm*800mm，pck表示型號為可逆式錘式粉碎機，轉子直徑為1000mm，轉子長度為800mm，錘式破碎機的規格見下表。
