對輥式破碎機的構造、工作原理及類型

對輥式破碎機是輥式破碎機的一種，按照目前輥筒的數目來分有單輥式和雙輥破碎機兩種基本類型。

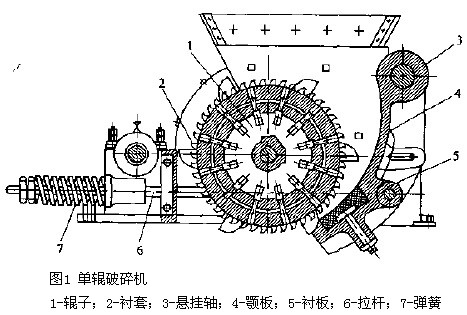

單輥式破碎機是由一個回轉的輥筒和一塊弧形顎板組成，故又稱顎輥式破碎機。如圖1所示。

 這兩種破碎機的特點，單輥式破碎機有較大的進料口，輥子表面裝有不同的破碎齒條。所以可用于粗碎物料，宜用于中硬或松軟物料的破碎設備。

 雙輥破碎機由兩個圓柱形輥筒作為主要的工作部件，工作時，兩個輥筒相對回轉；所以本機又叫對輥破或對輥機。工作的時候，進入兩個輥筒上面的物料，在與輥筒的摩擦作用下被拽入兩個輥筒之間的間隙中，受到擠壓破碎。一般適用于物料的中、細碎。

雙輥破的性能及應用

 輥式破碎機的結構簡單，易于制造，適用于中低硬度的脆性和粘性物料的破碎工作。常用來破碎粘土，煤和混合材料，但也存在著生產能力低下，輥面磨損嚴重，破碎比小，需要經常修理等缺點。為了克服輥式破碎機的某些缺點，很多學者通過研究，發展出一種新型的粉碎設備--對輥破碎機。

 對輥破碎機是二十世界八十年代研制開發出來的新設備，這種新型的粉碎設備在增產節能方面有了很大的進步，現已經被廣泛應用于硅酸鹽工業生產過程中。

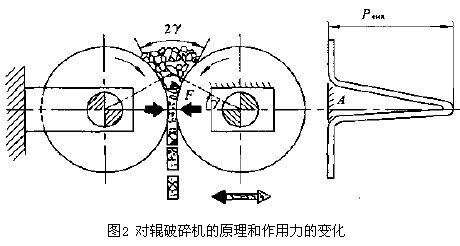

對輥破主要是由兩個速度相同，相向轉動的輥子組成的，如圖2所示。

 物料從兩輥間的上方喂入，隨著輥子的轉動，向下運動，進入輥間的縫隙內，在50～300mpa的高壓作用下，受擠壓形成密實的料床；物料顆粒內部產生強大的應力，使顆粒產生裂紋，有的顆粒被粉碎。從輥破機卸出的強度很低的料餅；經過打散機打礦之后，產品的粒度2mm以下的占80%～90%，80um以下的占30%左右。

 對輥式破碎機對傳統的輥破機相比，雙輥式破碎機是通過雙輥作用在單體顆粒上對物料的粉碎，利用的是壓力，沖擊，剪切等綜合作用力，對顆粒作用產生裂紋，并粉碎為25mm以下的顆粒產品。對輥破是采用雙輥對旋回外力，使間的顆粒與顆粒之間互相施力，形成粒間破碎或粒層破碎。對輥式破碎機對物料施加的純壓力，將，產生裂紋并有一定粉碎作用；入料ouya80mm以下，產品為手搓易碎的扁平料片。

 對輥破破碎的物料，由于其顆粒產生大量裂紋，從而改善了物料的易磨性；經打散機打散后或球磨機進一步粉磨，其電耗大大降低。

對輥式破碎機的構造

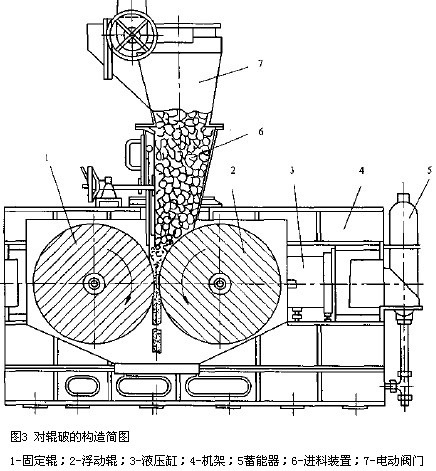

對輥破由兩個擠壓輥及其液壓系統和喂料裝置等構成，如圖3所示。

擠壓輥

 輥子分為滑動輥和固定輥。固定輥是用螺栓固定在機體上；滑動輥兩端經四個平油缸對輥旋回液壓力。使輥子的軸承座在機體上滑動并使輥子產生100kn/cm左右的線壓力。輥子有鑲套式壓輥和整體式壓輥兩種結構形式，如果物料較軟，可以采用帶楔形聯接的鑲套式壓輥硅酸鹽工作多用后者。軸與輥芯為整體，表面堆焊耐磨層，焊后硬度可達hrc55左右，壽命為8000～10000小時，磨損后不需要拆卸輥子，直接采用專門的堆焊裝置堆焊，一般只需要1～2天即可完成。通常，輥子的工作表現采用槽形，又可分為環狀波紋、人字波紋、斜井字形波紋三種，都是通過堆焊來 。

液壓系統

 輥壓力由液壓系統而產生，它是由兩個大蓄能器，兩個小蓄能器，四個平油缸、液壓站等組成液氣聯動系統。

對輥破喂料裝置

 喂料裝置內襯采用耐磨材料。它是彈性浮動的粒斗結構，料斗圍板(輥子兩端面擋板)用蝶形彈簧 使其隨輥子滑動而浮動。用一絲桿 將料斗圍板上下滑動，可使對輥機產品料片厚度發生變化，適應不同物料的擠壓。
