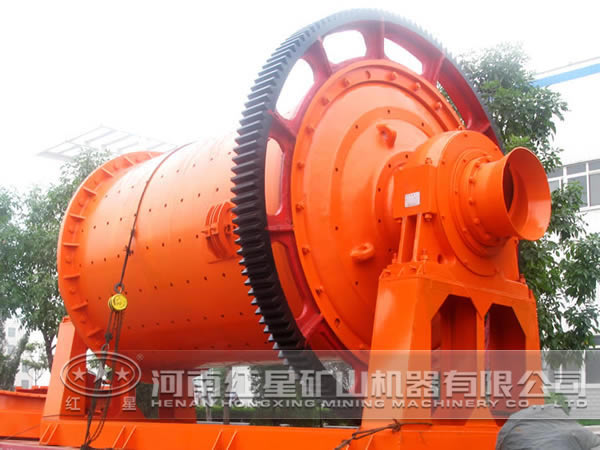

安裝節能球磨機吊裝過程

（1）吊機支腿下墊以鋼板和道木，增大支腿接地面積。

 （2）起吊時，筒體離地或支墩10mm后球磨機筒體頂升簡體吊裝到預定位置后，因要停置相當長一段時日才能正式就位安裝。為安全起見，簡體臨時支墩不能太高，只需超過球磨機基礎即可。在安裝滑靴軸承時，為便于安裝，需將簡體頂升到一定高度，待軸承安裝完成后將簡體下落放置在滑靴軸承上。簡體頂升：頂升準備簡體頂升前，需做的準備工作，包括頂升托架制作，頂升用替換鋼板(80塊200×400×20mm)、墊塊(用10#槽鋼對口焊接而成)加工和頂升托架和簡體間的連接螺栓，根據頂升托架安裝位置，螺栓主要承受剪力，經核算，選用35vb、m30*130的高強度螺栓。

 （3）頂升工藝和方法：a、搭設支墩 。支墩之間用鋼板連成整體，原臨時支墩不除。b、用四個100t千斤頂，每個托架下放一個。頂升時四個千斤頂要同步。c、每上升約100mm左右，在原臨時支。

安裝條件

 撐上用槽鋼和鋼板將簡體墊實，松千斤頂，在千斤頂底部墊鋼板。另外，變壓器接線后(與gis電纜敷設配線同時進行)，通過臨時電源，對散熱片的冷卻風扇和0ltc驅動部分進行測試，以保證其運轉正常。同時完成中壓側6．6kv母線橋導管與6．6kv開關柜的連接，并對母線橋進行工頻交流耐壓試驗，試驗標準為4 的額定電壓24kv，15 。油漆及其它 變壓器表面油漆損壞部分，用相同的顏色進行修補。同時拆除用于安裝的臨時設施，如腳手架，鋼板等，把變壓器排油坑內填灌沙子。至此變壓器安裝工作全部完成，具備受饋電條件。

 gis和110kv變壓器的安裝工作是粉磨廠電氣部分的一個大項。其部件大，現場安裝條件要求高，技術含量也比較高。安裝過程中，有電工、起重工、鉗工、吊車司機作業，要協調各工種之間的合作；同時，又有廠家hys[jng代表、daewoo電氣監理、日照電力局等，還要理順各單位之間的關系，這實際上也成為安裝過程中的一個重要環節。有組織有準備的協調各協作單位、各工種之間的關系是保證安裝工作順利進行的必要條件，同時。也給了我們一個提示：在技術力量雄厚，安裝條件成熟的同時，也不能忽視軟環境因素的影響，否則，一些人為的因素也會給整個安裝進程造成很大的影響。另外，我們要加強企業自身素質提高，對職工進行必要的技術 ，從而可以拓寬企業的經營范圍。目前，gis和110kv變壓器已投入運行，運轉正常。這項安裝工作是我們向安裝超高壓供電系統邁進的 步，由此得來的經驗和教訓將給我們今后的工作帶來有益的啟迪。
