基本概念和理論基礎

 分級技術是一門涉及機械、材料、化工以及流體力學等多學科的高新技術。廣義的分級是利用顆粒粒徑、密度、顏色、形狀、化學成分、磁性、放射性等特性的不同而把顆粒分為不同的幾個部分。在粉體中，分級是指根據生產工藝的需要，把粉碎產品按某種粒度大小或不同類型顆粒進行分選的操作。

分級裝置必須具備的基本條件

1、顆粒物料在進入分級裝置前必須高度分散；

2、分級室內應有兩個以上的對抗力；

3、存在有顆粒特性的差別（如粒徑、形狀、表面性質、比重等）；

4、物料的可輸送性；

5、分級產物的可捕集性。

超細分級應該遵循的原則

1、物料在分級前必須處于完全充分的分散狀態；

 2、分離作用力要強而有力，分離作用力要只作用在點、線上，每個力的作用是瞬間的，但整個作用區域卻是持久存在的；

3、對氣流要作整流處理，避免產生局部渦流，以提高分級精度；

4、一經分離出來的粗粒應立即卸出，以免再度混合。

渦輪分級機的關鍵部件

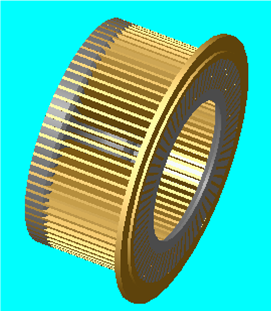

分級輪(渦輪)

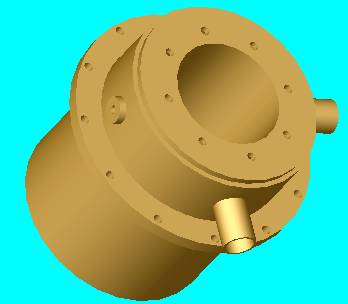

反沖氣套

渦輪分級機的工作原理

 渦輪分級機是根據物料顆粒大小不同，在旋轉氣流場里受到離心力的大小也不同的原理進行分級的。渦輪在箱體內高速旋轉，形成一個寬度為h的分級區域，空氣從外部引入，在分級區中心有一排風機產生的軸向抽吸力即空氣曳力，使筒體內形成負壓，其中渦輪中心的負壓 ，待分級的物料被負壓抽吸帶到渦輪外邊緣附近形成分級區，同時，由于渦輪作高速旋轉，使氣流呈螺旋狀向渦輪中心運動。

實驗主要設備工作參數

實驗材料

 本實驗采用“分級—集塵”系統，對超細礦渣粉進行分級試驗，超細礦渣粉的粒度大約在20um左右，并用粒度分析儀分析產品的粒度分布。超細礦渣粉來源于青山鋼鐵廠。

實驗方案

 當空氣流量一定時，變換不同的渦輪轉速，得到部分分級效率隨渦輪轉速的變化規律當渦輪轉速一定時,改變空氣流量,得出部分分級效率隨空氣流量的變化規律

實驗結論

 1）渦輪分級機的高速旋轉轉子可使附著力和凝聚力極強的微粉體較好地分散，同時能夠形成穩定均勻的強迫渦旋流場，使微粉體在強制離心力與空氣曳力平衡條件下分離，具有高的分級效率和分級精度。

 2）渦輪轉子水平安裝，減小了沿渦輪豎直方向速度梯度影響，同時避免產生局部渦流，使分級流場形成整流。

 3）渦輪排料端與安裝在筒體上的反吹氣套間采用極小的間隙，并通過一定壓力的反噴氣體進行氣封處理，有效地防止了粗顆粒混入分級后的微粉中，保證了該分級機具有較好的分級精度。

 4）提高分級精度，可用降低渦輪的轉速和增大空氣的流量來達到。從結構上還可以：a）減小渦輪半徑和渦輪寬度，使粒子的分離盡可能在窄的均勻 流場內完成；b）增加葉片的數量，減少葉片之間的距離，從而增加了粒子的碰撞幾率；c）增大葉片的厚度，使渦輪的切向方向產生更強的渦流。
